我公司结合图像识别和激光测量技术，在便携式站台限界尺的基础上进一步研发了FJ-ZTC-A01型移动式站台限界测量仪及配套分析软件。测量仪架设在铁轨上由人力推行，在移动中对站台限界和线路轨距超高进行高速测量，相比传统测量方式大幅缩短作业时间，提高了工作效率，为铁路站台限界的养护维修与科学管理提供了技术支撑，保障铁路运行安全。
GB50091-2008《铁路车站及枢纽设计规范》
JJF（CR）042-2021《站台限界测量仪》
Q/CR 904-2022 《数字式站台限界测量仪》
TB/T3308-2013《铁路建筑实际限界测量和数据格式》
- 产品型号 FJ-ZTC-A01型
- 数据分辨率 0.01mm
- 绝缘性 ≥1MΩ
- 数据传输 HTTP
- 产品尺寸 1536mmx364mmx139mm（折叠后）
- 重量 约22kg
- 工作时长 ≥8h（满电）

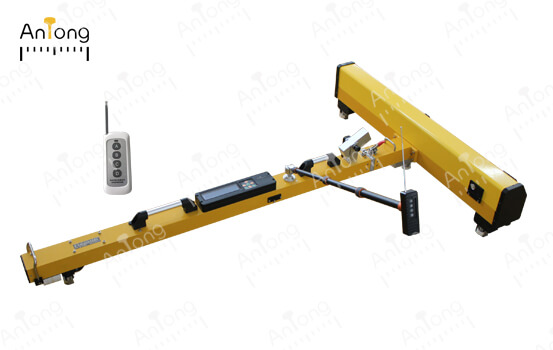

FJ-ZTC-01型移动式站台限界测量仪，可进行站台限界、雨棚限界及线路的轨距和超高等站台限界数据的测量并存储测量数据，设备即可进行静态测量，也可进行间隔移动测量。
测量仪采用高精度激光传感器，利用非接触式激光测距原理，进行站台限界、雨棚限界测量，支持柜面基准、大地基准两种测量模式。
测量仪配备有专门的数据管理APP，用户可通过APP实时查看测量数据，限界测量数据满足《铁路建筑实际限界测量和数据格式》（TB/T3308-2013）标准要求。
主要技术指标如下：
| 项目 | 测量范围 | 分辨力 | 静态测量 | 动态测量 | ||
|---|---|---|---|---|---|---|
| 最大允许误差 | 重复性 | 最大允许误差 | 重复性 | |||
| 横向限界 | 1300～ 2000 | 0.1 | -3.0～0 | ≤0.50 | -4.0～0 | ≤0.50 |
| 垂向限界 | 500～ 1350 | 0.1 | 0～2.0 | ≤0.50 | 0～3.0 | ≤0.50 |
| 轨距 | 1410～1470 | 0.1 | ±0.50 | ≤0.30 | ±0.50 | ≤0.35 |
| 超高 | -100～100 | 0.1 | ±1.00 | ≤0.30 | ±1.50 | ≤0.50 |
| 注： 1. 静态测量重复性按5次测量结果的极差计算；2. 动态测量重复性按单次测量结果与同点均值之差计算。 | ||||||
特点及优点
① 红外激光非接触式测量，安全准确。
② 铁轨上人力推行移动测量，自动和手动兼具，快速方便。
③ 横向限界、垂向限界、轨距、超高、雨棚同步测量。
④ 测量结果液晶实时显示， 手机APP实时记录；拆分折叠结构，方便携行。
（具体内容，详见产品资料）
