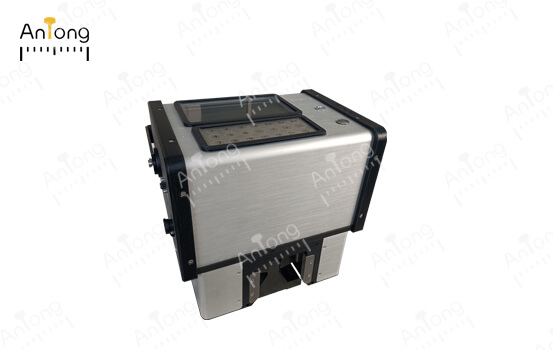

钢轨断面轮廓测量仪

  • 产品名称 钢轨断面轮廓测量仪
  • 所属系列 工务系列
  • 产品类型 轮廓
  • 产品型号 GW-GGKX-A01型
GW-GGKXA-01型钢轨断面轮廓测量仪用于测量钢轨轨头断面轮廓和垂直磨耗、侧面磨耗等钢轨断面几何参数,具有记录、存储、显示测量数据和轮廓图像功能,主要由定位机构、采样系统、数据系统组成。

Q/CR 649-2018《钢轨断面轮廓测量仪》

JJG(铁总)003-2018《钢轨断面轮廓测量仪》

  • 产品型号 GW-GGKX-A01型
  • 轨冠部分垂直方向最大误差 ±0.10mm
  • 垂直和侧面磨耗最大误差 0 ~ 0.6mm
  • 测量重复性 ≤0.02mm
  • 工作湿度 <90%RH,无水滴凝结
  • 工作温度 -20℃~50℃
  • 绝缘性 ≥1MΩ
  • 数据传输 USB
  • 产品尺寸 294mm*245mm*280mm
  • 重量 8.6kg(不含杆)

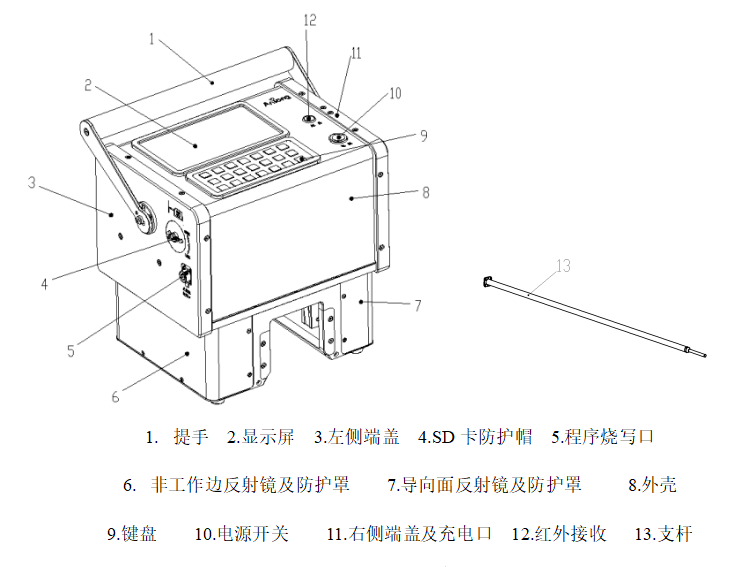

GW-GGKX-A01型钢轨断面轮廓测量仪专门用于检测钢轨断面轮廓,采用激光测距与磁栅位移相结合的原理,可精确测量钢轨断面轮廓并回执二维坐标图;同时可分析垂磨、侧磨、总磨耗,进行数据对比、详细评估。产品结构如下图所示。

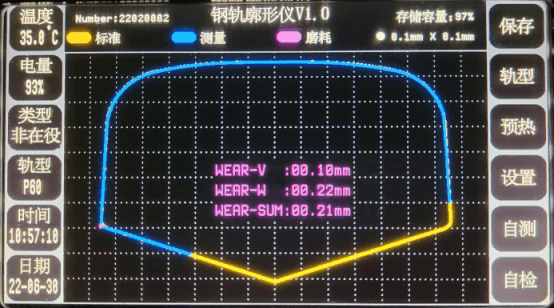

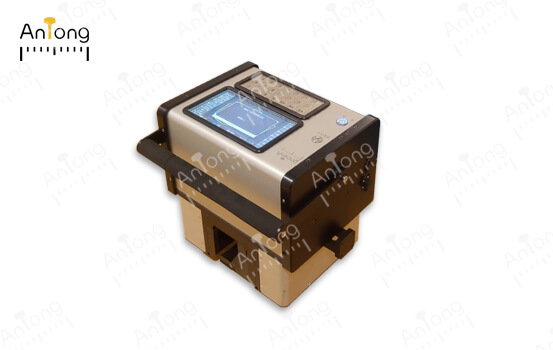

GW-GGKX-A01型钢轨断面轮廓测量仪,支持60KG、75kG等多种型号可切换,并在测量中实时显示钢轨断面轮廓图像,并分析展示垂直磨耗、侧面磨耗、总磨耗等相关磨耗数据。

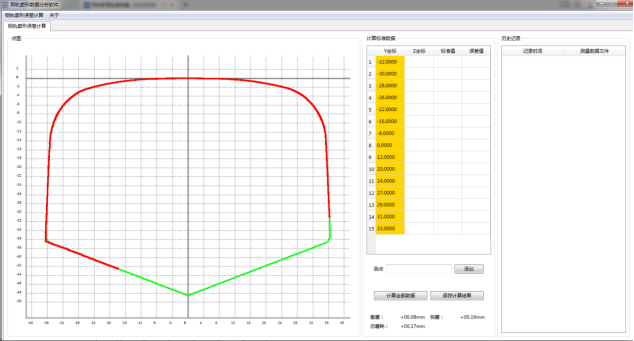

上位机软件支持测量数据多维度分析,历史数据对比,形成断面分析报告、手动添加计算坐标点、计算磨耗、计算磨耗误差等多种智能分析功能,支持测量数据导入、导出。
